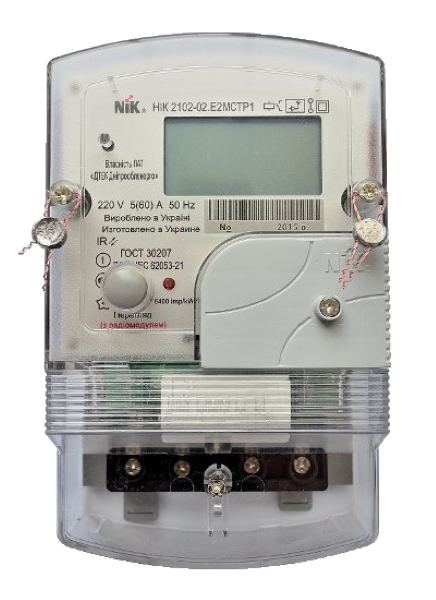

Счетчик НИК 2102-02.Е2МСТР1 предназначен для измерения электрической активной энергии, а также организации многотарифного учета в однофазных цепях переменного тока. Работает при номинальном напряжении 220 В и силе тока 5 - 60 А, интерфейсы: импульсный выход, оптопорт, радиоканал (ZigBee), реле управления нагрузкой, датчики магнитного и электромагнитного поля. Модель продается с региональной голограммой NiK.

Описание

Назначение счетчика

Счетчик электрической энергии НИК 2102-02.Е2xxTxx предназначен для измерения электрической активной энергии, мгновенных значений напряжения, силы тока, а также организации многотарифного учета в однофазных цепях переменного тока в коммунально-бытовой сфере или в других отраслях.

Технические характеристики :

Счетчик типа НИК 2102-01.E2xxTxx соответствует требованиям ГОСТ 30207-94, ДСТУ IEC 61036-2001  и СОУН МПЕ 40.1.35.110:2005 (имеет повышенную степень защиты от воздействий как переменных, так и постоянных магнитных полей).

• Класс точности:1 (ГОСТ 30207, ДСТУ IEC 61036)
• Номинальная сила тока :5 А
• Максимальная сила тока:60 А
• Номинальное напряжение:220 В
• Максимальное напряжение:253 В
• Минимальное напряжение:143 В
• Передаточное число:6400 имп/(кВт·ч)
• Номинальная частота:50 Гц
• Чувствительность:12,5 мА
• Количество измерительных элементов:2
• Тип индикатора:ЖКИ
• Количество тарифов / часовых зон:до 4 / до 12
• Хранение ежедневной употребленной энергии по всем тарифам:до 63 суток
• Хранение ежемесячной употребленной энергии по всем тарифам:до 48 месяцев
• Хранение профиля нагрузки с периодом интеграции 30 минут:до 63 суток
• Межповерочный интервал16 лет
• Срок службы30 лет
• Массане более 1 кг
• Рабочий диапазон температур:-40 ºС до +55 ºС

Устройство и принцип работы

Измерение активной электрической энергии проводится при помощи аналого-цифрового преобразования электрических сигналов, которые поступают от первичных преобразователей тока и напряжения на АЦП микроконтроллера. Программа микроконтроллера рассчитывает эффективные значения силы тока, напряжения, мощности и значения активной энергии, суммарно и по каждому тарифу.

В качестве основного индикатора в устройстве применен семисегментный ЖКИ дисплей с дополнительными символами.

Режим работы счетчика НИК 2102-02.Е2xxТxx отображается на дополнительном индикаторе лицевой панели "6400 imp/kw•h", который показывает наличие напряжения на зажимах и формирует световые импульсы, частота которых пропорциональна потребляемой мощности.

Для переключения между измеренными и вычисленными величинами, которые выводятся на ЖКИ, счетчик оснащен кнопкой "Просмотр".

Микроконтроллер счетчика содержит часы реального времени, стабилизированные кварцевым резонатором, которые отчисляют годы, месяцы, дни недели, часа, минуты и секунды. Данные часов используются для выполнения программы тарифов, формирования периодов интеграции  средней мощности и регистрации событий с часовой меткой. Имеется функция перехода на зимнее и летнее время. Переход времени может осуществляться в автоматическом режиме, или по дате, которая устанавливается вручную при параметризации. Встроенные часы счетчика питаются от внутренней батареи, которая поддерживает их работоспособность при отсутствии напряжения сети. Гарантированная продолжительность автономной работы часов счетчика от внутренней батареи, при отсутствии внешнего питания, составляет 5 лет.

Для работы электронных цепей счетчика используется встроенный импульсный источник питания.
