Концентратор данных AC750 – это высокотехнологичное промышленное устройство (DCU) производства известной компании Iskraemeco, разработанное для интеллектуального сбора, обработки, безопасного хранения и передачи данных в современных системах автоматизированного учета энергоресурсов (АСКОЭ/АСУЭ).

Устройство является ключевым связующим звеном между конечными точками учета (например, разумными счетчиками электроэнергии) и центральным сервером поставщика услуг.

Функциональное назначение интерфейсов

• PLC (Power Line Communication): Используется для сбора данных со счетчиков непосредственно через существующие силовые линии электросети (по технологии G3-PLC). Это исключает прокладку дополнительных сигнальных кабелей.
• RS485: Стандартный промышленный интерфейс для локального подключения и опроса группы счетчиков или других устройств по шине на больших расстояниях.
• Ethernet: Высокоскоростной проводной интерфейс для подключения концентратора к локальным сетям, маршрутизаторам или выходу в Интернет.
• GSM/GPRS: Беспроводная сотовая связь (через SIM-карту), которая является основным или резервным каналом для дистанционной передачи собранной информации на сервер энергокомпании в виде данных или SMS.

Основные преимущества модели AC750

• Встроенный Web-интерфейс: Позволяет специалистам настраивать, мониторить и обслуживать устройство локально или удаленно через обычный браузер.
• Кибербезопасность: Интегрированный аппаратный модуль безопасности (HSM) и поддерживает криптографические протоколы для полной защиты коммерческих данных от перехвата или модификации.
• Модульная конструкция: Придает гибкость при выборе и замене коммуникационных модулей специфические потребности конкретного объекта.
• Промышленный уровень защиты: Устройство спроектировано для стабильной работы в тяжелых условиях: устойчивость к широким температурным колебаниям, вибрациям, коррозии и влажности.

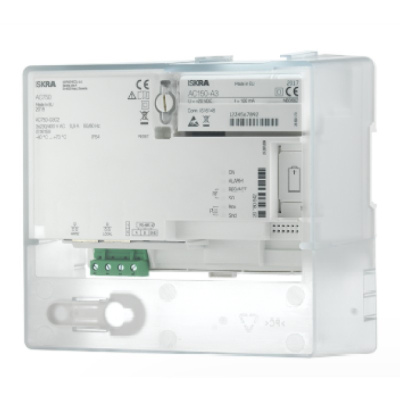

Концентратор данных AC750

Технические характеристики

• Интерфейсы связи
• Номинальное напряжение Un: 1 x 230 В или 36230/400 В
• Диапазон напряжения: 0,8-1,15 U
• Тип заземления системы (IEC 60364): TN и TT
• Опорная частота: 50 Гц или 60 Гц
• Диапазон частот: -/+10%

1. Стандарт: 6.5Вт/20ВА
2. Максимум: 10 Вт/30ВА
3. Точность: <5 ppm (при 23 °C)

• Часы реального времени

1. Время резервного питания: С Super-Cap: < 7 дней
2. С обменной батареей: < 10 лет

• Диапазон температур

1. Рабочая: -25 °C ... +70 °C
2. Хранение: -40 °C ... +80 °C

• Влажность: Относительная влажность до 98%
• Степень загрязнения: II
• Высота эксплуатации: <2000 м
• Категория перенапряжения (IEC 60664-1): OVC IV
• Защита от поражения электрическим током (IEC 61140): Класс I
• Безопасность: Согласно IEC 62368-1
• Сертификаты: Сертификат альянса G3-PLC, Декларация соответствия (CE)
• Монтаж: Шина DIN или 3 точки крепления

Интерфейсы связи

• К главной системе: Интерфейс 10/100 BASE-T, Ethernet (RJ45), модуль связи AC150
• К интеллектуальным счетчикам: Модем G3-PLC на основе ITU-T G.9903 (OFDM модуляция) с тремя фазовыми соединениями, интерфейс RS485
• Локальный доступ: Интерфейс Ethernet 10/100 BASE-T (RJ45)

Функциональность

• Управление сетью PLC

1. Установка Plug and Play
2. Автоматическое обнаружение и регистрация PLC-счетчиков на основе протокола G3-PLC
3. Автоматическое управление процессом перемещения и оптимизация маршрута
4. Связь в диапазонах CENELEC A или FCC
5. Информация качества связи для мониторинга

• Управление устройствами

1. Веб-пользовательский интерфейс для удаленной и локальной конфигурации и мониторинга одного устройства
2. Веб-сервисы для управления удаленной конфигурацией и мониторингом нескольких устройств
3. Обновление программного обеспечения удаленно и локально

• Считывание показателей интеллектуального счетчика: Двусторонняя связь с разумным счетчиком на основе архитектуры End-to-End с использованием DLMS/COSEM и стандартов IDIS
• Журналы тревог и событий:

1. Выявление и передача сигналов тревоги устройства и тревог от разумных счетчиков (архитектура PUSH), функции предотвращения подделок
2. несколько журналов событий для простого устранения неполадок

Дополнительно

Сменный аккумулятор, модуль связи AC150, антенный соединитель, наружная антенна
